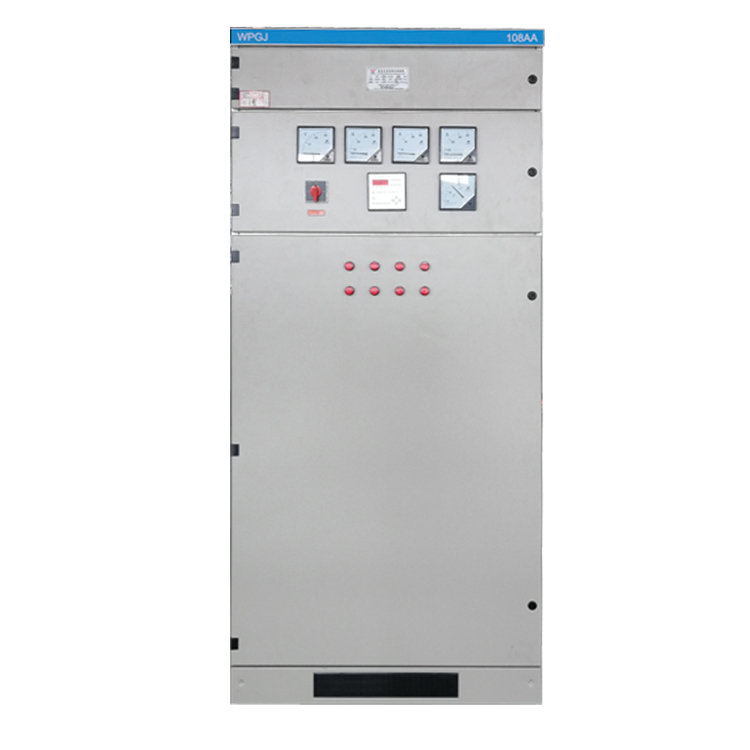

| 萬洲電氣制造WPGJ型低壓功率因數補償裝置 |
|
|
|||
| 關鍵字：低壓補償裝置 dbzz一、概述 WPGJ型低壓功率因數補償裝置是我公司在國內推出的一項補償效果顯著的產品。可根據電網運行狀況，自動改善電網功率因數，提高電網電壓質量，減少輸配電系統和變壓器損耗。采用多回路循環投切運行方式，有效地避免分組投切時個別電容投切過于頻繁的問題。自動快速跟蹤無功功率的變化，實現最佳控制；節電效果明顯，功率因數可提高到0.95以上；廣泛應用于電力、石油、冶金、煤炭、化工、港口、城市和農村電網等領域。 二、結構特點 該裝置主要由刀開關，電容器及無功功率因數自動檢測及控制器，執行機構等器件組成。 電流互感器提供的電流信號及電網電壓信號輸入給控制器，控制器通過內部芯片的判斷，與事先設置的目標值進行比較運算，然后輸出信號給各執行元件進行電容的投切。 由帶有電抗濾波功能的接觸器組成了電容投切的執行機構。 柜體的框架用型材拼接而成，使用壽命長。前后門板設有百葉窗，便于電容器散熱。整體進行噴塑處理，加強了耐腐蝕性。對于集中補償，我公司采用多臺補償柜并聯，通過控制器根據線路功率因數自動投切一臺或多臺，使無功功率的補償達到最佳狀態。 三、性能特點 我公司生產的WPGJ型低壓無功功率因數補償裝置具有如下特點： 1、采用自愈式電容器，其性能大大優于油浸紙介電容器，電容器元件的介質 和極板有自愈性能，工作場強高，介質損耗低，體積小，容量大，是一種有發展前途的電力節能產品。 2、裝有無功功率補償自動控制器，可自動循環，分步投切電容，投切時間間隔可調，使電網無功消耗保持在最低狀態，從而有效提高電網電壓質量，減少輸配電系統和變壓器的損耗。 3、可根據負載的變化、電壓的波動和功率因數的高低自動調節無功量，不會因此而出現過補償或欠補償的現象。 4、可采取手動或自動投切方式。自動投切時，根據功率因數變化隨時投切，無需人工操作，實現了控制過程的自動化。 5、采用專用接觸器投切電容，有效的抑制了合閘涌流和高次諧波對電網的影響。 6、采用單臺高分斷斷路器（或熔絲）保護、過電流保護、過電壓保護、欠電壓保護等多種保護 7、選擇合適的容量可使功率因數提高到0.95以上。 四、使用環境條件 1、環境溫度: -5℃ +40℃，24h內平均溫度不高于+35℃ 2、相對濕度: 最高溫度為+40℃時不超過 50%，在較低溫度時可較高（如+20℃時為 90%） ，溫度變化可能會偶然產生適度凝露 3、海拔高度: 不超過2000m 4、地面傾斜度:不大于 5度 5、安裝場所: 室內，無火災、爆炸危險、化學腐蝕，無劇烈震動和沖擊。 注：若有特殊使用條件，請在訂貨時與我公司聲明和協商。 五、產品標準 WPGJ低壓無功功率因數補償裝置符合以下標準： GB50227 并聯電容器裝置設計技術規范 GB/T7251.3-2017 低壓成套開關設備和控制設備 GB/T12747-2017 自愈式低壓并聯電容器 GB/T14048.1-2016 低壓成套開關設備和控制設備 GB/T15576-2008 低壓成套無功功率補償裝置 JB/T7113-2014 低壓并聯電容器裝置 六、技術參數 1、 額定電壓380V。 2、 保護與整定部分電容器專用熱繼為單臺電容器額定電流的1.1--1.3倍。 3、 串聯電抗器選擇標準： （1）電容器裝置接入處的背景諧波為3次 當接入電網處的背景諧波為3次及以上時，一般為12%；也可采用4.5%6%與12%兩種電抗率。設計規范說的較含糊，實際較難執行。筆者認為，上述情況應區別對待： 1）3次諧波含量較小，可選擇0.1%1%的串聯電抗器，但應驗算電容器裝置投入后3次諧波放大是否超過或接近國標限值，并且有一定的裕度。 2）3次諧波含量較大，已經超過或接近國標限值，選擇12%或12%與4.5%6%的串聯電抗器混合裝設。 （2）電容器裝置接入處的背景諧波為3次、5次 1）、3次諧波含量很小，5次諧波含量較大（包括已經超過或接近國標限值），選擇4.5%6%的串聯電抗器，忌用0.1%1%的串聯電抗器。 2）、3次諧波含量略大，5次諧波含量較小，選擇0.1%1%的串聯電抗器，但應驗算電容器裝置投入后3次諧波放大是否超過或接近國標限值，并且有一定的裕度。 3）、3次諧波含量較大，已經超過或接近國標限值，選擇12%或12%與4.5%6%的串聯電抗器混合裝設。 （3）、電容器裝置接入處的背景諧波為5次及以上 1）、5次諧波含量較小，應選擇4.5%6%的串聯電抗器。 2）、5次諧波含量較大，應選擇4.5%的串聯電抗器。 （4）、對于采用0.1%1%的串聯電抗器，要防止對5次、7次諧波的嚴重放大或諧振；對于采用4.5%6%的串聯電抗器，要防止對3次諧波的嚴重放大或諧振。 七、訂貨須知 1、提供補償裝置的型號、電壓等級、容量以及其它技術要求。 2、補償裝置進出線方式。 3、需提供使用場合電網最高電壓及現場諧波狀況。 4、高海拔（>2000m）、高寒（ <-25℃）、高溫（>40℃）、鹽霧嚴重污染、高濕度地區的客戶應事先說明。 若用戶有其他特殊要求，請與我公司協商訂貨  |
