dbzzQSH汽（水）-水混合加熱器
聯 系 人： 謝豪 13803841705
概述：
QSH汽水混合加熱器是一種有效利用蒸汽的熱能節能換熱設備。蒸汽和水（衛生用水、采暖水、工業用水及污水等）直接混合，可直接安裝在管道上。具有換熱效率高、汽水混合均勻、噪音低、不占空間、安裝使用簡單等優點，適用于采暖、空調系統、工業運用或其他采用蒸汽加熱流體的場合。（該設備同樣適用于水—水換熱）

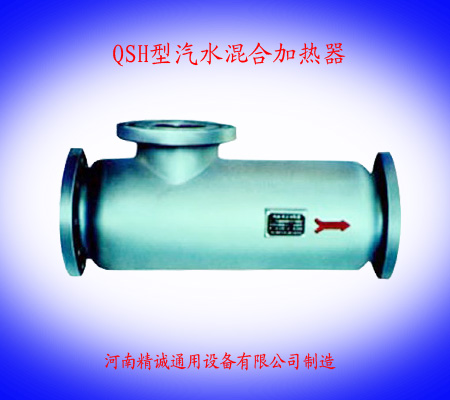

QSH汽水混合加熱器結構如圖所示，有進水、進汽和出水三個接口，核心部件為具有特殊流動性的拉閥爾噴管。被加熱水流經拉閥爾管喉部時，其流動特性發生變化，其靜壓、動壓及流速不斷改變；同時，蒸汽從拉閥爾管上眾多的斜孔中噴出，二者在不斷的物理參數變化中充分混合，實現熱質交換。為保證加熱器高效、安全的運行，QSH汽水混合加熱器蒸汽入口處設有過濾器，紡織管道中雜物堵塞噴管小孔，影響使用效果；殼體內填充金屬材料，消除噪音。
設計選型：
QSH汽水混合加熱器可用于空調采暖、衛生熱水的加熱系統。設計時應根據最大時水的流量和熱負荷（加熱器所需蒸汽噴入量）確定二項參數選定型號。
1、 實際所需蒸汽耗量可參照下式計算：
G1＝Ｃ×Ｇ×（t2－t1）
Ｈ－ｃ×t2
式中： G1-蒸汽耗量Kg/h
ｃ-水的比熱4.19KJ/Kg
G-水的流量Kg/h
t1t2-加熱水前后溫度℃
H-蒸汽熱焓KJ/Kg
2、加熱器未通入蒸汽時，額定流量下的水頭損失約為50Kpa；通入蒸汽后，水頭損失可按10Kpa考慮。
3、蒸汽壓力應大于水壓0.05Mpa以上，系統方能正常運行。
4、QSH加熱器用于生活熱水系統時，應設置中間水箱，不能直接進入淋浴器，防止水溫失控，發生意外事故。
5、蒸汽管道應就近設置止回閥，防止水倒流至蒸汽管路。
6、蒸汽管道應設置過濾器過濾贓物，設置調節閥門，便于控制操作。
安裝使用：
1、 加熱器既可水平安裝，也可豎直向下安裝，蒸汽入口應水平或向下。
2、 加熱器前后裝設閥門、壓力表及溫度計，以便于觀察和調節加熱器工作狀況。
3、 啟動時，應先通水再通汽；停機時，先切斷汽源再切斷水源。
聯 系 人： 謝豪 13803841705 |
