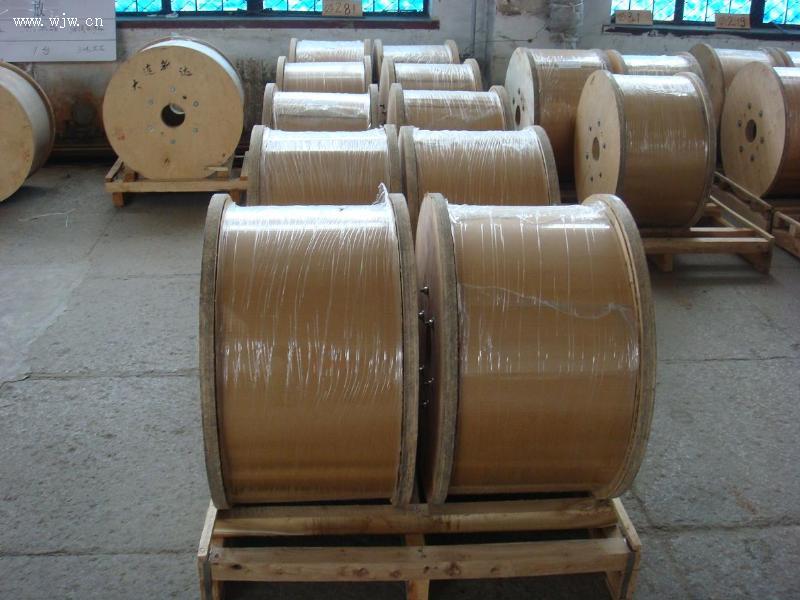

銅包鋁線（CCA）
銅包鋁線由鋁芯線和緊密包覆其外的銅層構成的雙金屬線，20℃時直流電阻率分別為≤0.02743Ωmm2/m和≤0.02676Ωmm2/m。其標稱密度分為3.32g/mm3和3.63g/mm3。是同軸電纜內導體及電氣裝備中電線電纜的首選材料。可采用與純銅線相同的工藝加工電纜。
銅包鋁線優點：
1、銅包鋁線是采用國際上先進的包覆焊接工藝生產的，銅層采用99.97%以上純度的精銅，銅層密實性高，導電性好；銅層與鋁芯線間實現冶金結合，銅層沿圓周方向及縱向分布均勻，同心度好。產品各項技術指標均達到美國ASTM B566-93標準。
2、銅包鋁線與純銅線在重量和直徑相同的條件下，銅包鋁線與純銅線的長度比
2.6:1。這樣就大大降低了電纜生產成本，購買1噸銅包鋁線相當于購買了2.6噸純銅線，可大大降低原材料成本。
3、與純銅線相比，銅包鋁線對盜竊犯來說沒有價值，因為要把銅包覆層與鋁芯線分離幾乎不可能。因此，能收到額外的防盜效果。
4、它比銅線更具可塑性，又不象鋁那樣會生成絕緣的氧化物，因此更易加工處理。并且導電性更佳。
5、銅包鋁線重量輕，便于運輸和安裝施工。因此還可以減少人工費用。
銅與銅包鋁線的綜合性能比較
電纜按內導體的不同來分，主要有兩種，一種是純銅材料，一種是銅包鋁材料。銅包鋁的英文是：Cooper Clad Aluminum，所以銅包鋁導體也常稱為：CCA導體。銅包鋁復合線材最早由德國在上個世紀30年代推出，隨后在英國、美國、法國等國得以推廣，廣泛應用于各個領域。美國的CATV電纜早在1968年就開始試用銅包鋁線，消耗數量達3萬噸/年。現在美洲國家已經用銅包鋁(鋼)電纜代替了純銅電纜。近年來，我國銅包鋁CATV電纜也開始被大量使用。國家于2000年制定了行業標準——SJ/T11223-2000，大力推廣宣傳使用銅包鋁電纜。目前上海、廣州、浙江、遼寧等地的有線電視臺已經普遍采用了銅包鋁電纜，反應良好。
銅包鋁是在鋁或鋁鋼合金芯材表面同心包覆銅層，經拉拔而成，銅層厚度在0.55mm以上。由于高頻信號在導體上傳輸具有趨膚效應的特點，有線電視信號在0.008mm以上的銅層表面傳遞，銅包鋁內導體能完全滿足信號傳輸要求，其信號的傳輸特性與相同直徑線銅體相一致。
我們可以將銅包鋁和純銅進行以下三方面的比較：
機械特性
純銅導體強度、伸長率比銅包鋁導體大，也就是說純銅在機械性能方面比銅包鋁好。從電纜設計的角度來看，純銅導體比銅包鋁導體機械強度好的優點，在實際應用過程中不一定需要。銅包鋁導體比純銅輕很多，因此銅包鋁的電纜在整體重量上比純銅導體電纜要輕，這樣會給電纜的運輸和電纜的架設施工帶來方便。另外銅包鋁比純銅軟一點，用銅包鋁導體生產的電纜在柔軟性方面比純銅的電纜好一點。
電氣性能
因為鋁的導電性比銅差，使得銅包鋁導體的直流電阻比純銅導體大，這點有無影響主要看電纜是否會被用來供電，如給放大器提供電源，如果被用來供電的話，銅包鋁導體將會導致額外的電力消耗，電壓降低較多。當頻率超過5MHz時，此時的交流電阻衰減在這兩種不同的導體下沒有明顯的區別。當然，這主要是因為高頻電流的集膚效應，頻率越高，電流的流動就越接近導體表面，在銅包鋁導體的表面實際上純銅材料，當頻率高到一定時候，整個電流鍍在銅材質里面流動了。在5MHz情況下，電流在近表面的約0.025毫米厚度中流動，而銅包鋁導體的銅層厚度比此厚度多約一倍。對于同軸電纜，因為傳輸的信號是在5MHz以上，因此銅包鋁導體和純銅導體傳輸效果是相同的。在實際測試電纜的衰減可以證明這一點。 銅包鋁較純銅導體軟，在生產過程中容易進行矯直處理，因此在一定程度上可以說用銅包鋁的電纜要比用純銅導體的電纜回波損耗指標好。
經濟性
銅包鋁導體是按重量出售的，純銅導體也是按重量出售的，銅包鋁導體的價格要比相同重量的純銅導體貴一些。但是同樣重量的銅包鋁要比純銅導體長度長很多，而電纜是按長度計算的。相同重量,銅包鋁線是銅線長度的2.5倍,價格僅僅是每噸多幾百元。綜合下來，銅包鋁就很有優勢。由于銅包鋁電纜比較輕，電纜的運輸成本、安裝架設成本都會有所降低，會給施工帶來一定的方便性。
易維護性
使用銅包鋁能減少網絡故障，避免網絡人員在維護時“冬子剪芯，夏子剪皮”（鋁帶縱包或鋁管產品）。由于電纜的銅內導體與鋁外導體熱膨脹系數相差較大，在炎熱的夏季，鋁外導體伸張較大，銅內導體相對回縮，不能充分接觸到F頭座內的彈性觸片；在嚴寒的冬季，鋁外導體收縮較大，使屏蔽層脫落。當同軸電纜采用銅包鋁內導體時，它與鋁外導體的熱膨脹系數相差較小，氣溫變化時，電纜抽芯的故障大為減少，提高了網絡的傳輸質量。
總的來講，銅包鋁導體總體性能要比純銅導體好，它將節約用戶的費用。
業內人士認為，電線電纜行業采用銅包鋁線也是一種緩解目前企業壓力的好辦法。鋁線外面包一層銅經拉制而成的雙金屬線，由于具有比重小，傳輸性能好等優點，特別適用于做射頻同軸電纜的內導體，與純銅線相比，其密度為純銅40%左右。而傳輸特性優于純銅線，是最理想的射頻同軸電纜分支線內導體。
銅包鋁線的結構、性能及應用
一、銅包鋁線的結構
銅包鋁（Copper clad aluminum wire）簡寫為CCA，它是由鋁芯線和緊密包覆其外的銅層構成的雙金屬線，這就使得在一根導線上發揮了兩種金屬材料的特點，使銅的優良導電性和鋁的重量輕的特點結合在一起，克服了鋁導線的缺點，形成具有導電性好、密度小、柔軟、耐腐蝕、易焊接、價錢低廉等特點的銅包鋁線。從而發展成為一種新的金屬導電材料。
二、銅包鋁線的特點
1、結構參數
按銅層體積比分可以分為：10％和15％兩種，銅層體積比為15％的銅包鋁線主要用于傳輸高頻信號的同軸電纜內導體，10％的銅包鋁線主要用于傳輸低頻電流線纜的導體。
按銅層重量，可以計算出銅層體積比為10％和15％的銅包鋁線，其銅層重量比分別為26.8％和36.8。
另外，按照它的使用狀態可以分為軟態（A類）和硬態（H類）兩種。
2、物理性能
⑴ 密度
對于銅層體積比為15％的銅包鋁線，其密度為3.63g／cm3；而銅層體積比為15％的銅包鋁線，其密度為3.32g／cm3。
由于銅包鋁線的密度小，使銅包鋁線具有很多優點：
① 對于同樣重量和線徑的純銅線和銅包鋁線相比，銅包鋁線的長度約為純銅線的1.72.5倍，這將為廠商降低材料成本。
② 由于1噸銅包鋁線中銅的重量為268368Kg，可代替1.72.5噸純銅線，使得使用銅包鋁線可以節約大量銅資源。
⑵ 比熱
根據熱力學公式Q＝cm（t2-t1），由于純銅線的比熱c＝0.092Kcal／kg.k，銅包鋁線的比熱c＝0.149Kcal／kg.k，這就意味著銅包鋁線的比熱要比純銅線的比熱要大得多，那么在同樣重量的銅包鋁線溫度升高1度所需要的熱量比純銅線的多，從而使銅包鋁線具有較低的溫度，這對安全用電有很大好處。
⑶導電性
銅包鋁的電阻率比純銅線大，比鋁小，20℃時體積比為10％和15％的銅包鋁線直流電阻率分別為≤0.02743Ωmm2／m和≤0.02676Ωmm2／m。所以按國際電工規定將退火工業銅在20℃時的電阻率等于0.017241Ωmm2／m為標準導電率，以100％IACS表示，那么銅包鋁的導電率為65％IACS左右。
⑷ 抗拉強度和延伸率
抗拉強度和延伸率是根據線徑不同而不同，具體參數可以參照電子行業標準《SJ／11223-2000銅包鋁線》。
三、銅包鋁線的驗收標準
目前銅包鋁是按照SJ／T 11223-2000銅包鋁線標準執行生產和驗收，如客戶有特殊要求，也可以按客戶的要求制定特殊的工藝方法生產。
四、銅包鋁線的應用領域：
1. 高頻信號傳輸
柔型同軸射頻電纜材料； 漏泄電纜內導體材料；網絡電纜的內導體材料；微細同軸電纜內導體材料；有線電視同軸電纜的首選內導體材料；50Ω射頻電纜、柔性射頻同軸電纜內導體材料；
2. 電力傳輸
絞線材料，保險絲材料，電力電纜導體材料，建筑布電線導體材料，匯流排等導體材料，汽車和機車專用電纜導體材料，計算機電纜、控制電纜及其他數據電纜內導體材料；
3. 其它領域
音頻、視頻導體材料；電源線導體材料；電腦周邊線、電腦排線的導體材料。
|
